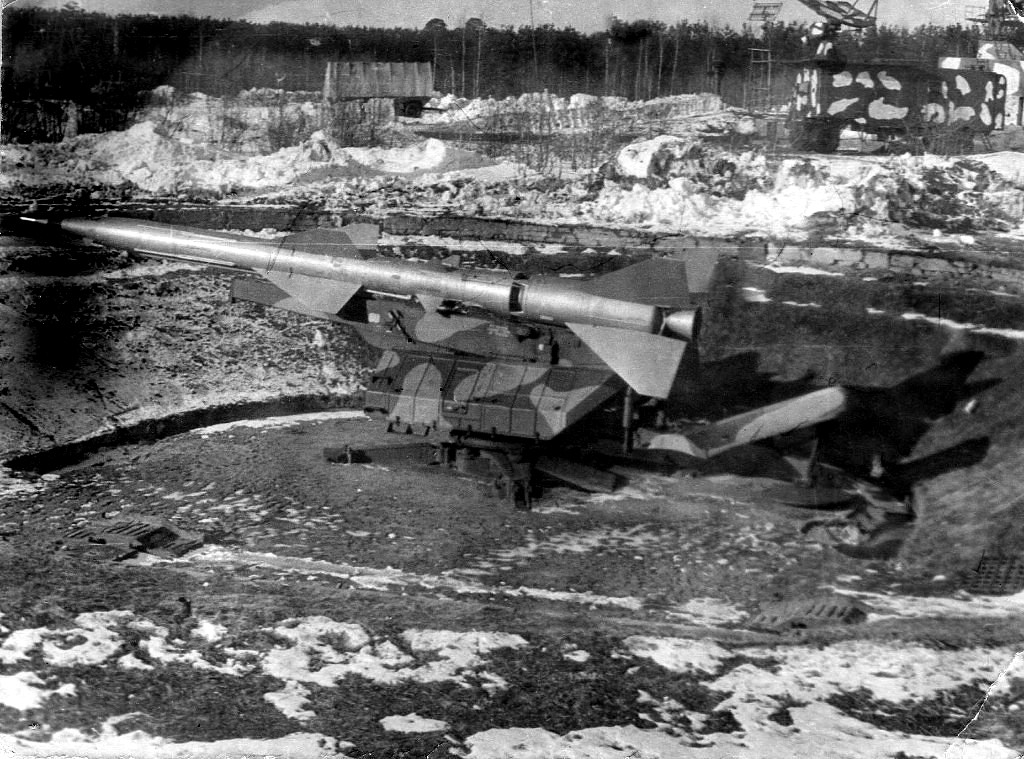

С 75 Шопово 1970-1980гг.
С 75 Шопово 1970-1980гг., Исторические фото
С-75 «Десна» (по классификации МО США и NATO — SA-2 Guideline) — советский подвижный зенитный ракетный комплекс.
ЗУ ВВС и ПВО.
Опубликовал: , | 9 комментариев, 3065 просмотров
Обсуждение фотографии
Stanislav Мужской Профиль
Фото из архива ветеранов ПВО.
Оффтопик: Прямая ссылка недоступна.
13.07.2018 13:02 | #1 | Вверх
Stanislav Мужской Профиль

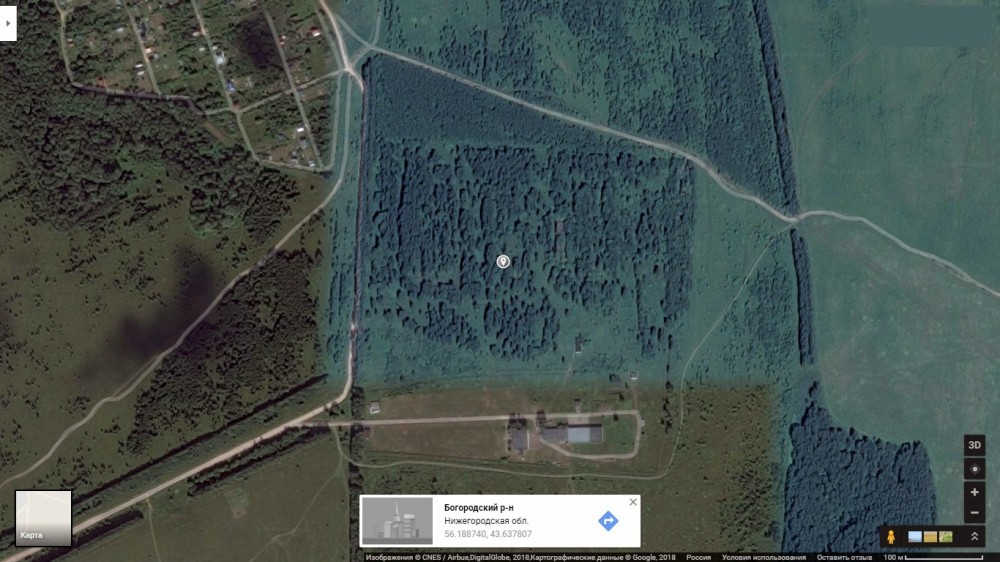

В районе Богородска дислоцировались 2 ЗРДН с С-75:
район деревни Ключищи и деревни Шопово.
Прикрепленный файл (Безымянный.png-2.jpg-4.jpg, 166.08 Kb, 724 просмотра)
13.07.2018 13:09 | #2 | Вверх
Stanislav Мужской Профиль

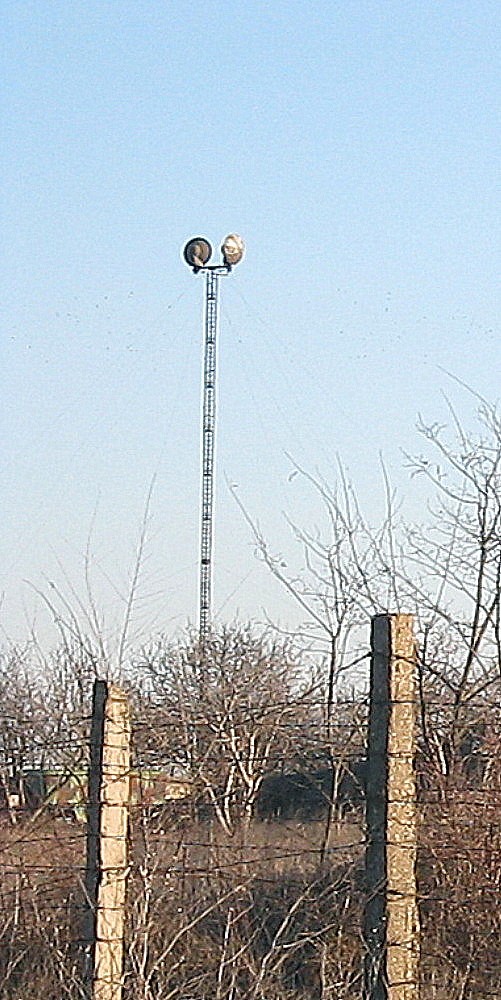

В районе деревни Охотино находилась
5Я62/5Я63 "Циклоида"

станция радиорелейной связи

НАЗНАЧЕНИЕ
Применяются для обеспечения радиорелейной связи в составе ПУ ЗРС С-75, С-125, С-200.

РАЗРАБОТКА И ПРОИЗВОДСТВО
Разработана в ФГУП "МНИРТИ" в 1967 году.

скрытый текст
МОДИФИКАЦИИ
- 5Я62 "Циклоида" - станция радиорелейной связи на 2 направления (2 антенны);
- 5Я63 "Циклоида" - станция радиорелейной связи на 3 направления (3 антенны).

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Цитата: zaran от Января 04, 2008, 06:06:09 pm
24 выделенных канала на стойку на 21 одной фиксированной частоте, из них на БЦВСе 11 служебных, или резервных,
одно направление состоит из 3-х стоек
- приема 1100 II,
- передачи 1100 I,
- уплотнения 1200.
1100-1 включает в себя:
- волномер,
- блок подачи "высокого",
- два передатчика - основной и резервный,
- блок питания стойки (1130Б),
- блок питания лампы ГС-13 (1130А).
передатчик состоит из:
- манипулятора,
- лампы СВЧ (УВИ-8)
- ГС камкры с лампой ГС 13...

Состав:
- аппаратная на базе полуприцепа ОдАЗ-828;
- антенный прицеп в кузове-фургоне КУНГ-П6М;
- мачта унифицированная сборно-разборная перевозная 1Л81 "Унжа";
- ДЭС 5Е93 в кузове-фургоне КУНГ-П6М;
- седельный тягач ЗиЛ-131Н/НВ для буксировки аппаратной;
- 2х автомобиля ЗиЛ-131, Урал-375 или КРАЗ-255Б для буксировки антенного прицепа и ДЭС.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот, МГц 5200...5600
Количество каналов ТЧ 28
Прикрепленный файл (циклоида.jpg, 167.22 Kb, 904 просмотра)
13.07.2018 13:14 | #3 | Вверх
Stanislav Мужской Профиль
Stanislav написал:

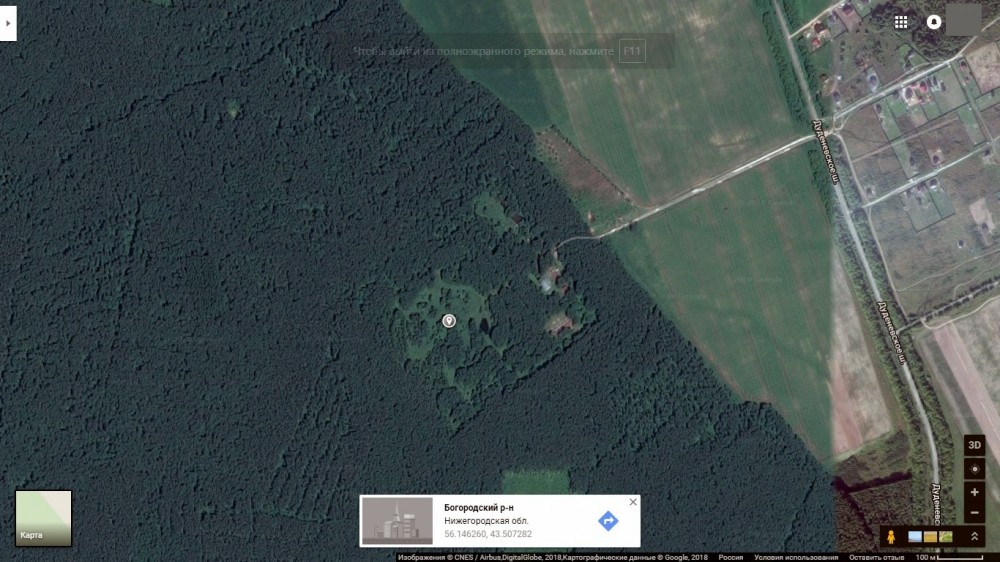

В районе деревни Охотино находилась
5Я62/5Я63 "Циклоида"


Позднее там обосновались МВД.
Прикрепленный файл (Безымянный.jpg-1.jpg, 154 Kb, 904 просмотра)
13.07.2018 13:21 | #4 | Вверх
Георг Ом Мужской Профиль
Дык это ж не Охотино, а Оленино. Там еще чего-то теплится, но ракеты и станции давно вывезли.
13.07.2018 13:32 | #5 | Вверх
Stanislav Мужской Профиль
Да.Охотино—это именно со слов тех ветеранов(не местных).Мы же знаем это место как Оленино.

Георг Ом написал:
ракеты и станции давно вывезли

Ну да :shuffle: ...
Это как бы С75 всё же :) .Служили для прикрытия Горького от вражеских налётов какие были в 1942 году.
Потом расформировали,так как средства доставки ядерного пизд..ца значительно усовершенствовались.

История...Здоровья живущим ветеранам ПВО и вечная память ушедшим!
13.07.2018 13:39 | #6 | Вверх
Георг Ом Мужской Профиль
Не, расформировали уже в 90-е как расформировали и забросили сотни и тысячи частей на территории бывшего союза.
13.07.2018 13:49 | #7 | Вверх
Кот Котельный Профиль
Это была часть Городецкой бригады ПВО. Ракетчики были тут, у нас, а истребительная авиация в Правдинске.
Разогнали их всех уже при Ельцине, в 1993-1994-м.
13.07.2018 14:06 | #8 | Вверх
Stanislav Мужской Профиль
Георг Ом написал:
расформировали уже в 90-е

Да,естественно не сразу после
Stanislav написал:
были в 1942 году

:biggrin:
именно в
Георг Ом написал:
90-е

отряды сокращали,объединяли,снова сокращали.
Последние из существующих в нашем районе только стали знакомиться с С-300,поступившим на вооружение,но...
Да и ещё какое училище развалили в Горьком! :(
13.07.2018 14:12 | #9 | Вверх
