nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

Кот Котельный написал:
Пожалуйста. Как говорил Сталин, других писателей у меня для вас нет.А где такой дурдом, на какой улице?

Правда

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

nac-alex написал:
Кот Котельный написал:
Цитата:
Пожалуйста. Как говорил Сталин, других писателей у меня для вас нет.А где такой дурдом, на какой улице?
Правда

есть фотки и с 146 вольтами и с 415, 315 вольт )

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

а ты сам электрик? где работаешь? по профилю?

Кот Котельный
Ошибся адресом. Ушёл.
Кот Котельный
Сообщений: 4063
Стаж: 7 лет 6 месяцев 7 дней
Рейтинг: 17загрузка...

Нет, я не электрик. Образование соответствующее есть, но электриком я практиковал в молодости, а сейчас и сноровка не та, и других дел много. Тебе проще обратиться к настоящему практику, который постоянно занимается этим и знает современную арматуру.

----------
- Что такое котельная?
- Приют для котов.

Ranger Мужской
Дед.
Ranger
Откуда: С Крутушки видно...
Сообщений: 8170
Стаж: 18 лет 1 месяц 25 дней
Рейтинг: 1377загрузка...

В сырых подвалах многоэтажек щитовые в скотском состоянии. Из множества причин основной всегда была проблема с ,,нулем,,. Для начала надо проверить все щиты. Ищите сами электрика, никто из служб этим заниматься не будет. Даже в нашей евроИ100нии я месяц добивался исправления косяка в щитовой после замены кабеля, один черт, пришлось самому делать.

----------
Бейся там, где стоишь!

svyzist Мужской
Почетный участник
svyzist
Сообщений: 618
Стаж: 7 лет 9 месяцев 15 дней
Рейтинг: 136загрузка...

Ranger написал:
В сырых подвалах многоэтажек щитовые в скотском состоянии. Из множества причин основной всегда была проблема с ,,нулем,,. Для начала надо проверить все щиты. Ищите сами электрика, никто из служб этим заниматься не будет. Даже в нашей евроИ100нии я месяц добивался исправления косяка в щитовой после замены кабеля, один черт, пришлось самому делать.

Согласен. :up:

videoglaz
Изгнанный
videoglaz
Сообщений: 357
Стаж: 7 лет 6 месяцев 11 дней
Рейтинг: -3загрузка...

Речь идёт о своём доме и здесь несколько другие нюансы.

Vladimir_83 Мужской
Узнаваемый
Сообщений: 56
Стаж: 11 лет 5 месяцев 17 дней
Рейтинг: 7загрузка...

nac-alex у вас номинал вводного автомата завышена на 15 ампер, реле напряжения сами выбирали наверное вот и итог!

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

Vladimir_83 написал:
nac-alex у вас номинал вводного автомата завышена на 15 ампер, реле напряжения сами выбирали наверное вот и итог!

не при покупки дома все стояло

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

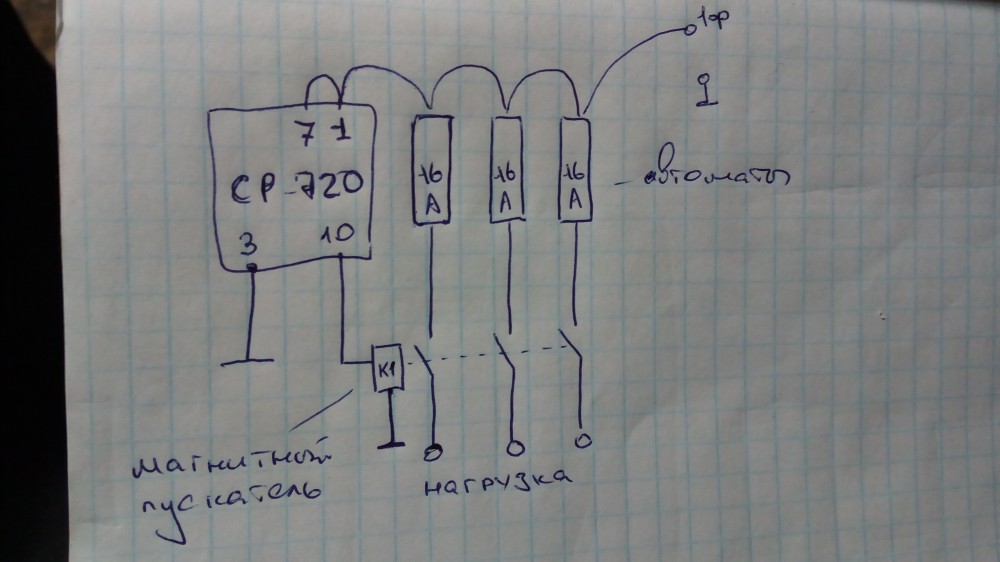

Подскажите плиз! Хочу собрать эту схему, покажите мне минусы
Прикрепленный файл (IMG_20161111_224324[1].jpg, 82.85 Kb, 794 просмотра)

videoglaz
Изгнанный
videoglaz
Сообщений: 357
Стаж: 7 лет 6 месяцев 11 дней
Рейтинг: -3загрузка...

Логичнее коммутировать ток до автоматов параллельно включенной контактной группой.

А проще использовать довольно надёжный прибор CP-721-30A 150-400B AC DIN
Прикрепленный файл (13a1c052e54a97287db70d95e3db9c62.jpg, 6.19 Kb, 818 просмотров)

Vladimir_83 Мужской
Узнаваемый
Сообщений: 56
Стаж: 11 лет 5 месяцев 17 дней
Рейтинг: 7загрузка...

логично купить "ресанту " для начала дешево и сердито !!! запускаете после вводного автоматат на ресанту и с ресанты на исходящие автоматы !!! ну если раскашеливатся Реле контроля напряжения ЭКМ УЗМ-50М 63А с нерегулируемыми порогами 2200 р , либо Реле контроля напряжения ЭКМ УЗМ-51М 63А с регулируемыми порогами то 2800 р только в НН

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

videoglaz написал:
Логичнее коммутировать ток до автоматов параллельно включенной контактной группой.А проще использовать довольно надёжный прибор CP-721-30A 150-400B AC DIN

просто у меня есть в наличии СР-720 и пускатель КМЭ-4011 и нету налика :rotate:

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

videoglaz написал:
Логичнее коммутировать ток до автоматов параллельно включенной контактной группой.А проще использовать довольно надёжный прибор CP-721-30A 150-400B AC DIN

И чем СР-721 отличается от СЗ-720?

Кот Котельный
Ошибся адресом. Ушёл.
Кот Котельный
Сообщений: 4063
Стаж: 7 лет 6 месяцев 7 дней
Рейтинг: 17загрузка...

Цитата:
Хочу собрать эту схему, покажите мне минусы

В таких условиях, когда нету налика, схема просто супер. Единственный вопрос: есть ещё один экземпляр СP-720 или предполагается использовать тот, что уже не сработал? Если тот же, то я бы не стал ему доверять, по крайней мере, до его разборки и ревизии (вполне возможно, у него даже контактная группа приварилась или якорь у реле намагничен, что ничем не лучше, и в обоих случаях реле нужно будет выпаивать из платы и менять на новое).


----------
- Что такое котельная?
- Приют для котов.

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

Кот Котельный написал:
Цитата:
Цитата:
Хочу собрать эту схему, покажите мне минусы
В таких условиях, когда нету налика, схема просто супер. Единственный вопрос: есть ещё один экземпляр СP-720 или предполагается использовать тот, что уже не сработал? Если тот же, то я бы не стал ему доверять, по крайней мере, до его разборки и ревизии (вполне возможно, у него даже контактная группа приварилась или якорь у реле намагничен, что ничем не лучше, и в обоих случаях реле нужно будет выпаивать из платы и менять на новое).

не такой-же только новый у зятя достал :rotate:

Кот Котельный
Ошибся адресом. Ушёл.
Кот Котельный
Сообщений: 4063
Стаж: 7 лет 6 месяцев 7 дней
Рейтинг: 17загрузка...

Тогда нормально, только проверьте, чтобы у нового контактная группа была нормально открытой, а то вдруг и у него она залипла. Ну и перенесите коммутацию пускателя до автоматов, в самом деле.

----------
- Что такое котельная?
- Приют для котов.

nac-alex Мужской
Новичок
nac-alex
Откуда: Богородск
Сообщений: 23
Стаж: 11 лет 7 месяцев 26 дней
Рейтинг: 0загрузка...

Кот Котельный написал:
Тогда нормально, только проверьте, чтобы у нового контактная группа была нормально открытой, а то вдруг и у него она залипла. Ну и перенесите коммутацию пускателя до автоматов, в самом деле.

Перенесу за помощь спасибо

videoglaz
Изгнанный
videoglaz
Сообщений: 357
Стаж: 7 лет 6 месяцев 11 дней
Рейтинг: -3загрузка...

Но только учтите что инерционность данного схемотехнического решения системы защиты довольно значительна.

Кот Котельный
Ошибся адресом. Ушёл.
Кот Котельный
Сообщений: 4063
Стаж: 7 лет 6 месяцев 7 дней
Рейтинг: 17загрузка...

Характерное время срабатывания таких устройств составляет порядка 100 мс. Это достаточно быстро если не для всех бытовых приборов, то для большинства. Например, холодильник гарантированно останется жив.
Но надо понимать, что все эти устройства безопасности, так же как предохранители, нацелены не на спасение домашней электроники, а на предотвращение пожара. Без наведения порядка в уличной электросети всё это останется полумерами. Как минимум, это очень неудобно, если по несколько раз на дню будет срабатывать защита, отключая всё в доме.

----------
- Что такое котельная?
- Приют для котов.
